19 S 60 V Lifepo4 40A LiFepo4 BMS PCM Baterai Papan Perlindungan dengan Keseimbangan Smart Bms Board untuk Modul Baterai
| Barang |
rincian |
Parameter |
Satuan |
| 15A |
20A |
30A |
40A |
50A |
60A |
80A |
SEBUAH |
| Memulangkan |
Arus debit terus menerus |
15A |
20A |
30A |
40A |
50A |
60A |
80A |
SEBUAH |
| Arus pelepasan sesaat |
50A |
50A |
80A |
100A |
150A |
180A |
200A |
SEBUAH |
| Mengenakan biaya |
Tegangan pengisian |
Jumlah string baterai * 4.2v (Li-ion) atau 3.2V (LiFePo4) |
V |
| Isi daya saat ini |
15A |
20A |
30A |
40A |
50A |
60A |
80A |
SEBUAH |
| Perlindungan Overcharge |
Pengisian yang berlebihan mendeteksi tegangan |
Li-ion/Lipo |
LiFePo4 |
/ |
| 4.25±0.025 |
3,8 ± 0,025 |
V |
| Penundaan perlindungan pengisian daya yang berlebihan |
0,5 |
0,5 |
S |
| Pengisian yang berlebihan mengangkat tegangan |
4.19±0.05 |
3,6 ± 0,05 |
V |
| Keseimbangan kuantitas listrik |
Tegangan deteksi keseimbangan listrik |
4.18 |
3.6 |
V |
| Keseimbangan daya tidak bertegangan |
4.18 |
3.6 |
V |
| Arus Coulomb |
35±5mA |
35±5mA |
mA |
| Perlindungan debit berlebih |
Tegangan deteksi overdischarge |
2.85±0.05 |
2.0±0.05 |
V |
| Penundaan deteksi debit yang berlebihan |
0,5 |
0,5 |
S |
| Tegangan pelepasan yang berlebihan |
3.0±0.05 |
2,5 ± 0,05 |
V |
| Proteksi arus lebih |
Perlindungan arus lebih mendeteksi tegangan |
150 |
mV |
| Penundaan deteksi proteksi arus lebih |
5 |
MS |
| Kondisi pelepasan proteksi arus lebih |
Putuskan sambungan beban |
/ |
| Perlindungan sirkuit pendek |
Kondisi perlindungan hubung singkat: |
Sirkuit pendek eksternal |
/ |
| Penundaan deteksi hubung singkat |
250 |
S |
| Kondisi pelepasan hubung singkat: |
Putuskan sambungan beban |
/ |
| Resistansi internal |
Resistansi loop utama |
10 |
saya |
| Memakan diri sendiri |
Bekerja saat ini |
40 |
A |
| Tidur saat ini |
20 |
A |

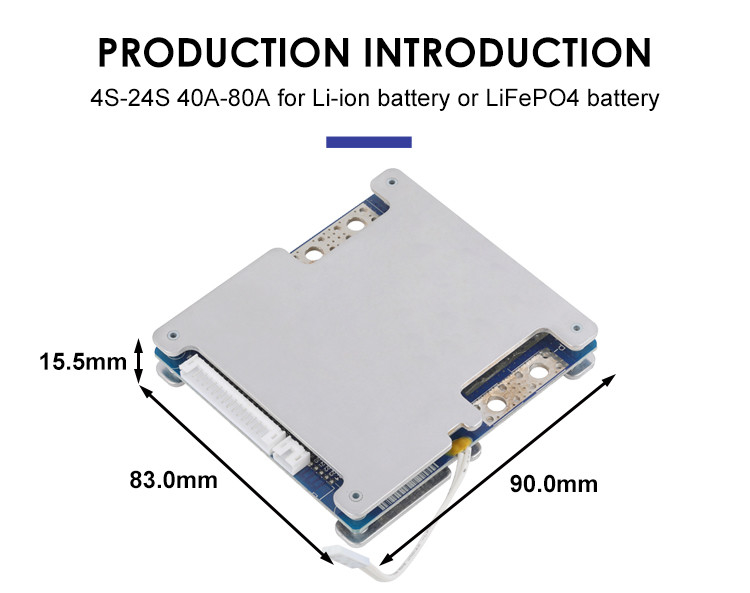

| Catatan: BMS OEM/ODM Didukung Ukuran (60A-80A) |
1. BMS ini dapat digunakan untuk baterai 4S-24S 12V-76V.
2. Sesuai dengan kebutuhan Anda, ini dapat diterapkan pada baterai Li-ion atau baterai LiFePO4.
3. Fungsi utamanya adalah: proteksi over-charging, proteksi over-discharging, proteksi arus berlebih, proteksi hubung singkat, proteksi suhu, fungsi keseimbangan dll.
4. Sesuai dengan kebutuhan Anda, kami dapat mengembangkan PCM dengan berbagai ukuran dan struktur.
Keuntungan:
1. Ini adalah desain "cascade", BMS yang sama dapat digunakan untuk rangkaian paket baterai apa pun antara 4S-24S, hanya perlu memotong garis yang berlebihan.(lihat gambar berikut untuk lebih jelasnya)
2. Papan pelindung terbuat dari MOS berkualitas tinggi (seperti Infineon MOS) dan IC impor (Mitsumi) untuk menjaga baterai Anda untuk masa pakai yang lebih lama.
3. ketika dengan arus kerja yang tinggi, heat sink paduan aluminium berkualitas tinggi memiliki fungsi pembuangan panas yang baik.
RFQ
1. Apa yang dimaksud dengan port umum dan port terpisah?Apa bedanya?
Kami mengambil 13S 48V 15A BMS sebagai contoh, port umum 15A berarti katoda pengisian dan katoda pelepasan Anda terhubung di ujung titik yang sama (P- kami), katoda pengisian dan katoda pelepasan digunakan dalam koneksi umum
port, sehingga arus pengisian dan arus pengosongan adalah 15A yang sama.sedangkan port terpisah dihubungkan secara terpisah oleh katoda muatan (C-) dan katoda pelepasan (P-), sehingga arus pengisian dan arus pengosongan berbeda, arus luahan 15A, arus pengisian 8A.
2. Apa fungsi keseimbangan?
Prinsip kerja dan fungsinya adalah sebagai berikut, ketika tegangan satu sel Anda mencapai tegangan alarm (Li-ion hingga 4.18V, LifePo4 hingga (3.6V), maka Saldo sel mulai bekerja, resistansi keseimbangan mulai terlepas dengan 35ma (ketika keseimbangan debit mulai bekerja, BMS akan mulai sedikit memanas, yang merupakan refleksi normal), sel dalam status pengisian dan pemakaian, dan lainnya yang tidak mencapai tegangan alarm (Li-ion 4.18V, LifePo4 3.6V) hanya dalam status pengisian, tidak ada pengosongan, ketika tegangan sel cepat mencapai tegangan alarm (Li-ion 4.25V, LifePo4 3.75V) BMS memulai perlindungan daya, semua sel lainnya berhenti mengisi daya, proses ini akan aktifkan pengisian baterai Anda dalam arus seimbang, dan tegangan baterai Anda dalam status seimbang, tetapi ketika perbedaan tegangan sel Anda dalam kisaran besar, maka keseimbangan tidak dapat berfungsi dengan baik
3.Hubungan antara kapasitas Baterai dan arus BMS?
Tidak ada hubungan langsung antara kapasitas Baterai dan arus BMS, kapasitas besar tidak berarti baterai besar, tetapi mengandalkan arus kontinu, artinya jika mesin Anda kuat, Anda harus memilih arus BMS yang tinggi, itu tidak dapat diandalkan pada kapasitas baterai.
4. Jenis pengisi daya apa yang harus saya pilih?
Baterai lithium harus memilih pengisi daya tertentu, jangan gunakan Charger untuk baterai Leadacid, karena pengisi daya leadacid mungkin memiliki MOS dengan perlindungan kerusakan tekanan tinggi, yang tidak akan melindungi BMS over charge.Tegangan pengisi daya baterai Life Po4 = tali baterai No.X3.6V, sedangkan tegangan pengisi daya baterai Li-ion = Tali baterai No.X4.2V.
5. Apa BMS saat ini yang harus saya pilih?
Ambil 10S 36V sebagai contoh: BMS apa yang Anda pilih saat ini bergantung pada daya Motor E-bicycle Anda dan batasan pengontrol saat ini.misalnya, pilih 15A untuk di bawah 350W, 20A untuk di bawah 500W, 30A untuk di bawah 800W, 60A untuk Di bawah 1000W, lebih tinggi dari 1200W. Hubungi spesialis layanan kami untuk saran, satu inall, arus kontinu harus lebih tinggi dari batasan arus di Pengontrol.
6. Apakah BMS saya rusak?
jika Anda ingin menilai apakah BMS rusak, silakan ikuti langkah-langkah berikut, untuk menguji apakah setiap tegangan sel sama dengan
voltmeter?jika perbedaan tegangan sel lebih dari 1.0V, kesalahan ditampilkan bahwa tidak dapat berjalan jauh, tidak ada catu daya di
rentang mulai, waktu pengisian singkat, semua masalah ini hampir disebabkan oleh sel baterai, jika BMS rusak ditampilkan sebagai tidak ada biaya, tidak ada debit, tidak ada debit saat baterai memiliki tegangan.
