Papan Perlindungan Baterai Lifepo4 24V 72V 8S 20S 24S 200A Untuk Tenaga Surya

Papan Perlindungan Baterai Lifepo4 24V 72V 8S 20S 24S 200A Untuk Tenaga Surya

Tempat asal CINA
Sertifikasi CE/RoHS/UN38.3/MSDS/BIS
Nomor model 8S 20S 24S 24V 72V 200A LIFEPO4 BMS
Rincian Produk
Seri::
3s-30s
Aplikasi::
Tenaga surya
Saldo saat ini::
22-33mA
Pelabuhan umum::
YA

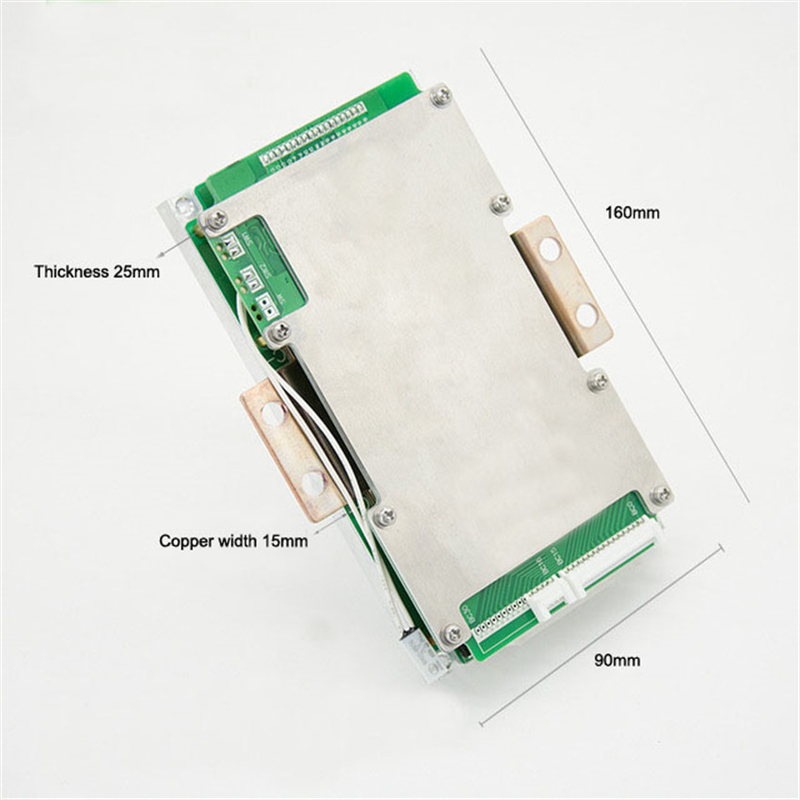

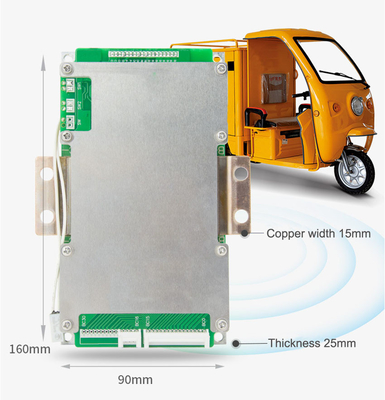

Ukuran::
160*90*25mm
debit saat ini::
200A
Menyoroti:

72V Lifepo4 Battery Protection Board

,

24S Lifepo4 Battery Protection Board

,

200A 24V Battery Protection Board

Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1 PC
Harga
To be negotiated
Kemasan rincian
Dikemas dalam Kotak karton ekspor
Waktu pengiriman
Untuk dinegosiasikan
Syarat-syarat pembayaran
T/T, Western Union, MoneyGram
Menyediakan kemampuan
100000 pcs/bulan
Deskripsi Produk

8S 20S 24S 24V 72V 200A LIFEPO4 BMS Sistem Manajemen Baterai Papan Perlindungan Baterai Lithium Lifepo4



BMS ini dirancang untuk paket baterai untuk inverter, sepeda listrik, dan sepeda motor listrik. Dapat diterapkan pada:
baterai lithium dengan sifat kimia yang berbeda, seperti ion lithium, Li-polimer.Lithium iron phosphate, dll. Papan perlindungan memiliki kapasitas pemuatan yang kuat dan arus pelepasan kontinu maksimum dapat mencapai 200A

● Perlindungan seri sel 3-30
● Berbagai fungsi perlindungan untuk pengisian dan pemakaian
● Pelepasan arus, proses fungsional perlindungan hubung singkat dari perangkat keras
● cadangan sakelar kontrol pemakaian dan posisi perlindungan suhu pemakaian,
● Konsumsi arus statis sangat rendah
● Berisi fungsi pemerataan pengisian daya

Keuntungan:
1. MOS cerdas dan kuat, IC impor, solusi terintegrasi.
2. Dilengkapi dengan sensor suhu, sakelar kontrol yang diawetkan.
3. Penjualan pabrik, semakin banyak kuantitas, semakin rendah harganya.
4. Dukungan kustomisasi (ukuran PCB/bahan dan panjang kabel keseimbangan dan jalur keluaran/penggantian bahan cangkang Aluminium/perubahan parameter/peningkatan fungsi penyimpanan data)

Deskripsi fungsi perlindungan
Perlindungan biaya berlebih:

Ketika baterai di bawah status pengisian, tegangan terus naik.Ketika papan perlindungan mendeteksi bahwa tegangan sel apa pun lebih tinggi dari nilai perlindungan yang terlalu mahal, papan perlindungan akan segera memulai pengaturan waktu. Ketika waktu mencapai penundaan perlindungan yang terlalu mahal, papan perlindungan akan mematikan tabung MOS pengisian daya, pada saat itu , tidak dapat diisi.

Pemulihan perlindungan overcharge:

Setelah perlindungan tegangan berlebih muncul di papan perlindungan, tegangan baterai akan
turun di bawah keadaan statis atau pengosongan baterai.Ketika papan proteksi mendeteksi bahwa setiap tegangan lebih rendah dari tegangan pemulihan proteksi overcharge, papan proteksi akan mengeluarkan sinyal dan menyalakan tabung MOS pengisian untuk mengisi daya.

Perlindungan debit berlebih:

Ketika baterai berada di bawah kondisi pengosongan, tegangan terus turun.Ketika papan pelindung mendeteksi bahwa voltase sel mana pun lebih rendah dari nilai perlindungan yang terlalu mahal, papan pelindung akan segera memulai pengaturan waktu.Ketika waktu mencapai penundaan perlindungan pelepasan berlebih, sinyal keluaran papan pelindung akan mematikan tabung MOS pelepasan, sirkuit kunci beban akan bekerja, tetapi, tidak dapat melepaskannya saat ini.

Pemulihan perlindungan over discharge:

Setelah perlindungan over discharge muncul di papan perlindungan, tegangan baterai akan
naik di bawah keadaan statis atau pengosongan baterai.Ketika papan proteksi mendeteksi bahwa setiap tegangan lebih tinggi dari tegangan pemulihan proteksi over discharge.Pada saat ini, lepaskan beban atau pengisian daya, papan pelindung akan mengeluarkan sinyal dan menyalakan tabung MOS pengisian untuk mengisi daya.

Lebih dari perlindungan saat ini:
Ketika baterai berada di bawah keadaan statis atau debit, arus tiba-tiba meningkat.Ketika papan proteksi mendeteksi bahwa arus mencapai nilai proteksi arus lebih, papan proteksi akan memulai pengaturan waktu pada saat itu.Ketika durasi arus di sirkuit mencapai waktu tunda proteksi arus berlebih, sinyal keluaran papan proteksi akan mematikan tabung MOS pelepasan, dan sirkuit kunci beban akan bekerja.Pada saat ini, pelepasan tidak dapat dilakukan.

Lebih dari pemulihan perlindungan saat ini:
Setelah pelepasan perlindungan arus lebih muncul di papan perlindungan, tabung MOS pelepasan dimatikan, dan arus dalam loop menjadi 0. Pada saat ini, beban terputus atau diisi, sinyal keluaran papan perlindungan akan menyala tabung MOS debit untuk dibuang.
item
min.
Maks.
Satuan
Keterangan
Kelembaban kerja
-20
+70
℃
Kisaran suhu kerja normal
Suhu penyimpanan
-40
+85
℃
Kelembaban
Arus debit terus menerus
200A
Debit atas perlindungan saat ini
2 ~ 3 kali arus pelepasan terus menerus
+70
℃
Kisaran suhu kerja normal
MOSFET
<10mΩ
Isi daya saat ini
200A
Tegangan pengisian
Baterai Lifepo4: seri * 3.65V Baterai Li ion: seri * 4.2V



Perlindungan biaya berlebih:
Tegangan keseimbangan:



Tegangan deteksi: Lifepo4: 3,75±0,05V Li ion: 4,25±0,05V
Tegangan mulai: Lifepo4: 3.5V Li ion: 4.18V



Waktu tunda deteksi: 500~1500mS
Tegangan pemulihan: Lifepo4: <3.5V Li ion: <4.18V



Tegangan pemulihan: Lifepo4: 3,55±0,05V Li ion: 4,15±0,05V
Keseimbangan saat ini: 22-33mA



Perlindungan kelebihan muatan:
Lebih dari perlindungan saat ini:



Tegangan deteksi: Lifepo4: 2.2±0.1V Li ion: 2.7±0.1V
Deteksi saat ini: 2 ~ 3 kali arus debit terus menerus



Waktu tunda deteksi: 4000~6000mS
Waktu tunda deteksi: 500~1500mS



Tegangan pemulihan: Lifepo4: 2,7±0,1V Li ion: 3,0±0,1V
Kondisi pemulihan: lepaskan pengisi daya



Perlindungan singkat:
Perlindungan suhu



Kondisi pemicu: korsleting beban luar
Pengisian daya perlindungan suhu tinggi: 75 ± 5



Waktu tunda deteksi: 300~600uS




Kondisi pemulihan: Lepaskan beban









Papan Perlindungan Baterai Lifepo4 24V 72V 8S 20S 24S 200A Untuk Tenaga Surya 0Papan Perlindungan Baterai Lifepo4 24V 72V 8S 20S 24S 200A Untuk Tenaga Surya 1Papan Perlindungan Baterai Lifepo4 24V 72V 8S 20S 24S 200A Untuk Tenaga Surya 2
